UI051简要介绍

UI051是免驱动的USB转数字IO芯片,插上电脑就可以使用,不需要装任何驱动,简单易用。UI051提供主SPI、主I2C/TWI/SMBus、UART接口,提供10个支持5V/3.3V的双向数字IO,同时还提供一路CLK输出,可以给外部MCU提供时钟。通过PC上的工具可以很方便的控制这些IO。
UI051适用于各类开发板、USB继电器等产品。


UI051功能、性能

  • 免驱动,全速USB HID接口,插上电脑,打开程序就可以操作!
  • 支持32位/64位windows2000/xp/vista/win7/win8
  • 支持Linux;支持树莓派;支持Openwrt,可方便实现Openwrt路由器的IO扩展
  • 提供测试工具以及工具源码,提供VB/C#/VC/Delphi/Labview测试例程源码。
  • 提供Linux接口源码,只提供有限技术支持,有linux开发经验者可联系卖家获取详细资料
  • 支持Android安卓,提供例程源码
  • IO和SPI、I2C/TWI/SMBus、UART接口支持5V或3.3V
  • IO采集(PC发指令读取IO)速度>500bit/s
  • 提供主SPI、主I2C/TWI/SMBus、UART接口
    • 都是半双工,非全双工
    • SPI支持所有4种SPI MODE(MODE0~3)。读写速度600Kbit/s。
    • I2C内部集成上拉14KΩ电阻,外部无需加上拉。读写速度40Kbit/s和160Kbit/s可选,上电默认为160Kbit/s。
    • SMBus基本等同于I2C 40kbit/s模式
    • UART接口支持9600或115200波特率,8位数据位,无校验位,1位停止位。
  • 提供10路独立双向IO,可配置为:
    • 输入(无上拉/下拉),或者
    • 推挽(PushPull)输出,或者
    • 开漏(OD)+14kΩ上拉输出
    • 注:上电复位后所有IO都是输入状态。
  • 提供1路24MHz时钟输出,可以供外部MCU使用,减少晶体,降低成本。
    • 精度2.5‰
    • 时钟输出的电平由IO_VDD决定
    • 可以定制输出16MHz或者12MHz
  • 简单的外围电路设计
    • 只需要两颗电容!
    • 不需要外围晶体、复位电路
  • 提供简单易用的DLL接口、静态链接库和应用程序例程
  • SOP18封装
  SOP18

下载芯片资料

购买此芯片

进入UI051产品论坛

芯片测试模块,可以直接和外设连接。点击购买

UI051IFB

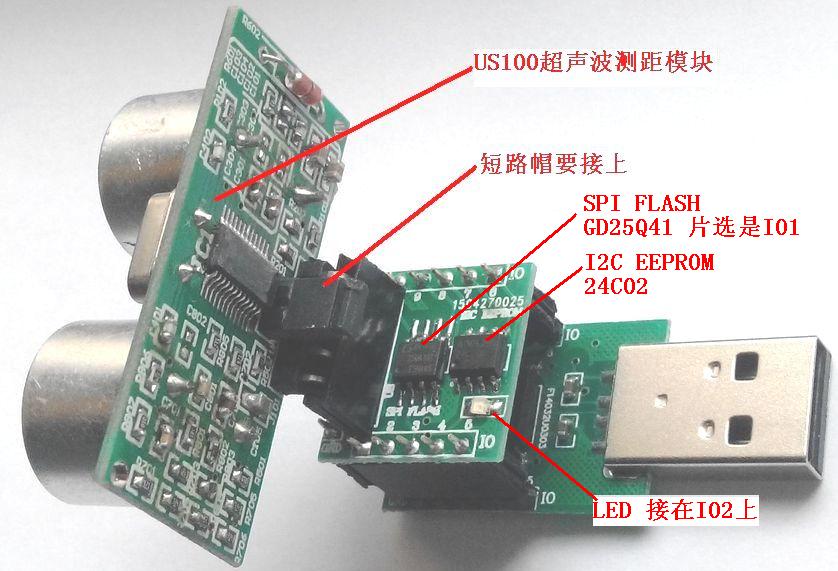

芯片开发套件,快速测试评估:集成SPI Flash(可快速测试SPI接口)、24C02(可快速测试I2C接口)、US100超声波测速模块(可快速测试UART接口)、LED(可快速测试IO)。点击购买

UI051SUITE
