UI033简要介绍

UI033是全速UI017和UI021(只支持9600波特率)的组合体。
UI033可模拟USB键盘,并可双向通讯。UI021所用的DLL和例程,完全可适用于UI033。
UI033适用于需要将数据传给PC显示的应用,如条码枪、电子秤、RFID读卡器、身份证读卡器等。

UI033功能、性能

  • 全速USB HID接口,无需安装驱动、应用软件,即插即用
  • 支持5V或3.3V、9600N81 UART接口
  • 支持windowsXp/vista/win7/8/10;支持Linux;
  • 支持安卓平板、手机OTG连接(部分安卓平板、手机OTG不支持全速,只支持低速)
  • UI017模拟键盘功能
    • 支持全键盘、组合键操作
      • 使用HID Usage ID
      • 支持读取NumLock、CapsLock、ScrollLock LED的状态
    • 支持输入0x01~0x7F的ASCII
      • 0x0D、0x0A、0x0D0A均转换成一个回车!更智能!
      • 在0x01~0x7F之外的字符将不予转换
    • ASCII输入支持多国语言(2017年6月以后发货的芯片有此功能)
      • 除了标准美式键盘外,还支持德语、英国英语、法语、西班牙语、葡萄牙语(国际、巴西)、意大利语
    • 同时支持ASCII、HID Usage ID两种输入方式,可随时切换。
    • 支持21个多媒体按键
      • 电源控制3个:关闭电源、休眠、唤醒
      • 快捷键4个:打开邮件软件、打开计算器、打开资源管理器、打开资源管理器查找界面
      • 播放器控制8个:打开播放器、播放/暂停、停止、音量升高、音量降低、静音、上一个文件、下一个文件
      • 网页浏览控制6个:打开浏览器/回到主页、后退、前进、停止、刷新、打开收藏夹
    • 支持自动或不自动释放按键,更加灵活
    • 全速芯片支持每秒256个字符的输入速度,相当于不到4ms就可以在PC上显示1个字符
  • UI021双向通讯功能
    • 支持32/64位WinXp/7/8/10
    • 支持Android安卓,提供例程源码
    • 支持最大到136Bytes的数据包。
    • 支持3种通讯方式
      • 发送命令、接收响应的双向通讯方式。
      • 只发命令,无响应的单向通讯方式。
      • 无命令发送,只收响应的单向通讯方式。
    • 简单的上位机应用程序设计
      • 只需3个API接口(Open、Close、Comm)即可实现。
  • 简单的外围电路设计
    • 不需要外围晶体、复位电路,只需两颗电容

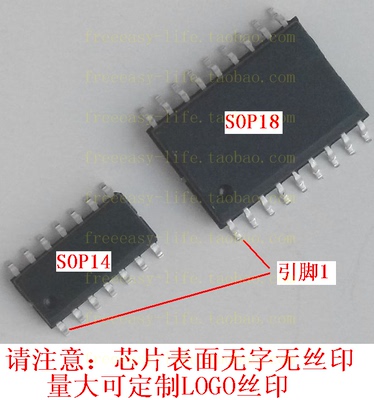

  • SOP14/SOP18封装
  chip
下载芯片资料

购买此芯片

申请样片

进入UI033产品论坛

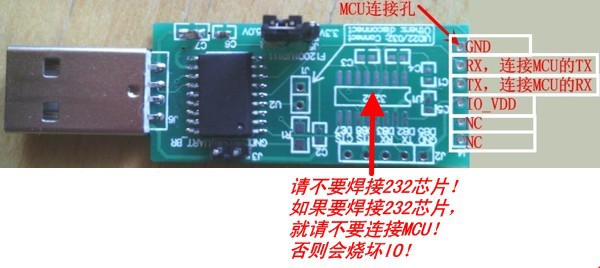

芯片转接板,可以直接和单片机MCU连接。点击购买

UI011IFB

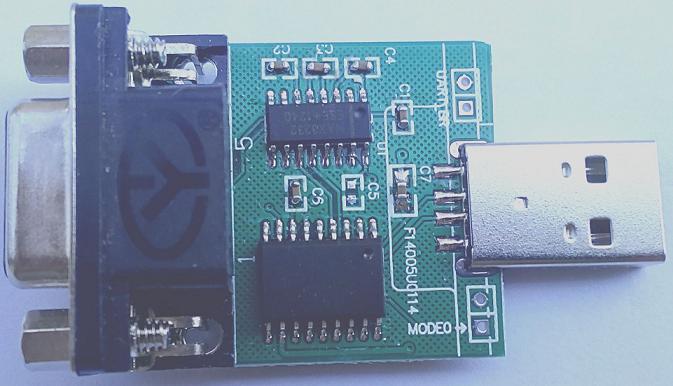

芯片评估板,可以直接连接电脑串口,使用串口调试助手发命令,快速测试评估UI033。点击购买

UI011EVB

如果需要成品模块或线缆,有以下两种供选择:

一端为DB9头输入命令,另一端为UI033模拟键盘 一端为USB虚拟串口输入命令,另一端为UI033模拟键盘
011WS UI011WSMUI011WSM_APP UI011WU
